V230D01D05自力式压力流量组合调节阀
川沪首页 >> 自力式调节阀 >> V230D01D05自力式压力流量组合调节阀
一、V230D01D05自力式压力流量组合调节阀 产品概述
|
上海川沪专业生产的V230D01D05自力式压力、流量组合阀，由一个带有设定流量的控制阀门、执行器和一个带设定压力的弹簧的执行器组成的自力式调节阀。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压力或流量控制。按优先动作原理工作，不能同时控制两个参数。 主要特点如下： 1、 具有压力平衡功能，灵敏度高 2、 低噪音，性能可靠，免于维护 3、 采用标准模块化设计 4、 通过组合件，可以进行多项组合控制 |

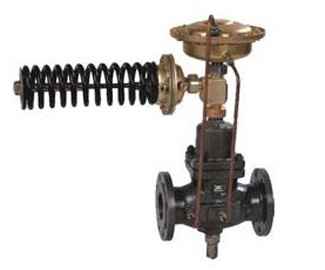

二、V230D01D05自力式压力流量组合调节阀 产品型号和图片
 |
V230D01D05自力式压力流量组合调节阀 |
三、V230D01D05自力式压力流量组合调节阀 主要参数
阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150）
执行器（压力）
| 有效面积（cm2） | 32※ | 80 | 250 | 630 |
| 压力设定范围（MPa） | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保证压力阀正常工作的小压差△Pmin（MPa） | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间大压差（MPa） | 2 | 1.25 | 0.4 | 0.15 |
| 材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |||
注：※该有效面积所对应的压力设定范围不适用于DN150。
执行器（流量）
| 有效面积 （cm2） | 250 | 630 |
| 节流器压差（MPa） | 0.02；0.05 | |
| 允许上下膜室之间大压差（MPa） | 0.4 | 0.15 |
| 材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |
四、V230D01D05自力式压力流量组合调节阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质(包括公称压力、温度、粘度或酸碱性)，3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
|
