调节阀系列
一、电动柱塞阀 产品概述
|
上海川沪阀门有限公司专业生产的UJ941H电动柱塞阀，阀体材质主要有铸钢、不锈钢、锻钢、铬钼钢，工作压力1.6-3.2MPA，工作温度-20°C--550°C，阀门口径从DN15-DN300，连接方式：法兰、丝口或焊接，用介质：水、油品、气、蒸汽等。常用于石油、石化行业，配的电装选用多回转型，主要分为户外型和整体型，还可以根据客户要求配置智能一体化电装。 |
二、电动柱塞阀 产品型号和图片
 |
电动柱塞阀 |

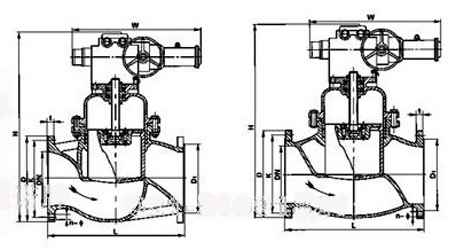

三、电动柱塞阀 外形尺寸图
 |
电动柱塞阀 外形尺寸图 |
四、电动柱塞阀 外形连接尺寸
| DN（mm） 尺寸（mm） |
（UJ941H） U941SM | ||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| W | 865 | 910 | 910 | 910 | 940 1052 |
940 1052 |
1052 | 1052 1150 |
1052 1150 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （375） |
425 （450） |
485 （515） |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （320） |
370 （385） |
430 （450） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （284） |
330 （345） |
389 （409） |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （34） |
32 （38） |
34 （42） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （12-30） |
12-30 （12-33） |
16-30（16-33） |
|
|
