一、气动浆液闸阀 产品概述
上海川沪阀门有限公司生产的气动浆液闸阀PZ673X主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN1000。气动浆液闸阀产品广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。PZ673X气动浆液闸阀,气动浆液阀,气动浆料闸阀特别适合于造纸行业在管道上作调节和节流使用。其主要特点如下：
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。 |
|
气动浆液闸阀 |
二、气动浆液闸阀 主要技术参数
| 公称压力 |
0.6 ～ 1.6MPa |
| 公称通径 |
DN50～1200mm |
| 连接形式 |
法兰式、对夹式 |
| 适用温度 / ℃ |
≤ 100 |
| 适用介质 |
纸浆、污水、煤浆、灰渣水泥混合物 |
三、气动浆液闸阀 主要性能指标
| 公称压力PN（MPa) |
试验压力（MPa) |
适用介质 |
工作温度（℃） |
| 壳体 |
密封 |
| 0.6 |
0.9 |
0.66 |
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 |
≤100℃ |
| 1.0 |
1.5 |
1.1 |
四、气动浆液闸阀 零件材料
| 零件名称 |
材料 |
| 阀体 |
灰铸铁 |
| 阀杆 |
不锈钢 |
| 阀板 |
不锈钢 |
| 阀杆螺母 |
黄铜 |
| 连杆 |
碳素钢 |
| 手轮 |
铸铁 |

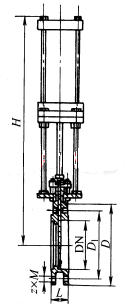

五、气动浆液闸阀 外形尺寸图
六、气动浆液闸阀 外形连接尺寸
| DN(mm) |
L(mm) |
D(mm) |
D1(mm) |
z×M |
H(mm) |
| 80 |
50 |
200 |
160 |
8×M16 |
550 |
| 100 |
50 |
220 |
180 |
8×M16 |
620 |
| 125 |
50 |
250 |
210 |
8×M16 |
650 |
| 150 |
60 |
285 |
240 |
8×M20 |
750 |
| 200 |
60 |
340 |
295 |
8×M20 |
900 |
| 250 |
70 |
395 |
350 |
12×M20 |
1070 |
| 300 |
70 |
445 |
400 |
12×M20 |
1200 |
| 350 |
80 |
505 |
460 |
16×M20 |
1330 |
| 400 |
80 |
565 |
515 |
16×M24 |
1600 |
| 450 |
90 |
615 |
565 |
20×M24 |
1650 |
| 500 |
90 |
670 |
620 |
20×M24 |
1790 |
| 600 |
100 |
780 |
725 |
20×M27 |
2180 |
| 80 |
60 |
200 |
160 |
8×M16 |
550 |
| 100 |
60 |
220 |
180 |
8×M16 |
620 |
| 125 |
60 |
250 |
210 |
8×M16 |
650 |
| 150 |
70 |
285 |
240 |
8×M20 |
750 |
| 200 |
80 |
340 |
295 |
8×M20 |
900 |
| 250 |
86 |
395 |
350 |
12×M20 |
1070 |
| 300 |
90 |
445 |
400 |
12×M20 |
1200 |
| 350 |
100 |
505 |
460 |
16×M20 |
1330 |
| 400 |
110 |
565 |
515 |
16×M24 |
1600 |
| 450 |
120 |
615 |
565 |
20×M24 |
1650 |
| 500 |
130 |
670 |
620 |
20×M24 |
1790 |
| 600 |
130 |
780 |
725 |
20×M27 |
2180 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
