气动刀型闸阀

一、气动刀型闸阀 产品概述

上海川沪阀门有限公司生产的气动刀型闸阀分别有PZ673H、PZ673F、PZ673Y 气动刀型闸阀(刀闸阀):气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。
PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。
气动刀闸阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。

气动刀型闸阀
气动刀型闸阀

二、气动刀型闸阀 主要技术参数

公称压力 0.6 ~ 1.6MPa
公称通径 DN50~1200mm
连接形式 法兰式、对夹式
适用温度 / ℃ ≤ 100
适用介质 纸浆、污水、煤浆、灰渣水泥混合物

三、气动刀型闸阀 主要性能指标

公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

四、气动刀型闸阀 零件材料

零件名称 材料
阀体 WCB、ZG1Cr18Ni9Ti、CF8 (304)
阀杆 2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304)
密封面 硬质合金、聚四氟乙烯
填料 V型聚四氟乙烯、柔性石墨环

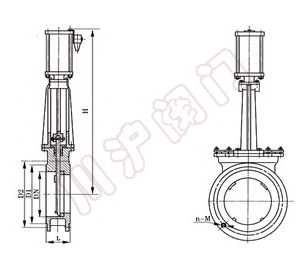

五、气动刀型闸阀 外形尺寸图

气动刀型闸阀外形尺寸图
气动刀型闸阀外形尺寸图

六、气动刀型闸阀 外形连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 335 4-M12 1.0 50 50 100 125 335 4-M16
65 46 110 130 363 4-M12 65 50 120 145 363 4-M16
80 46 125 150 395 4-M16 80 50 135 160 395 4-M16
100 52 145 170 465 4-M16 100 50 155 180 465 8-M16
125 56 175 200 530 8-M16 125 50 185 210 530 8-M16
150 56 200 225 630 8-M16 150 60 210 240 630 8-M20
200 60 255 280 750 8-M16 200 60 265 295 750 8-M20
250 68 310 335 900 12-M16 250 70 320 350 900 12-M20
300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20
350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20
400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22
450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22
500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22
600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27
700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27
800 190 880 920 2800 24-M27 800 190 898 950 2800 4-M30
900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30
1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30
1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
