气动暗杆刀型闸阀

川沪首页 >> 气动闸阀 >> 气动暗杆刀型闸阀

一、气动暗杆刀型闸阀产品概述

上海川沪阀门有限公司生产的气动暗杆刀型闸阀由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。产品特点：1.气动暗杆式刀形闸阀是闸阀的新品种，体积小，重量轻，轻型节材，是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。 2.气动暗杆式刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。 3.气动暗杆式刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。 4.气动暗杆式刀形闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

二、气动暗杆刀型闸阀产品型号和图片

气动暗杆刀型闸阀 DMZ673H

三、气动暗杆刀型闸阀性能规范

公称压力PN（MPa)	试验压力（MPa)		适用介质	工作温度（℃）
公称压力PN（MPa)	壳体	密封	适用介质	工作温度（℃）
0.6	0.9	0.66	纸浆、污水、煤浆、灰、渣水混和物	≤100℃
1.0	1.5	1.1
1.6	2.4	1.66

四、气动暗杆刀型闸阀外形尺寸图

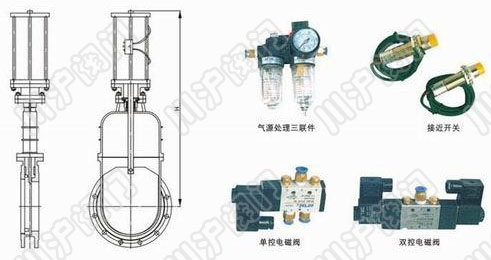

气动暗杆刀型闸阀外形尺寸图

五、气动暗杆刀型闸阀外形连接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800

六、气动暗杆刀型闸阀安装注意事项

暗杆气动刀形闸阀,暗杆刀形闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
暗杆气动刀形闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
