美标卡套式软密封旋塞阀
川沪首页 >> 旋塞阀 >> 美标卡套式软密封旋塞阀
一、美标卡套式软密封旋塞阀 产品概述
|
上海川沪阀门有限公司专业生产的X61F美标卡套式软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度-29℃-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。美标卡套式旋塞阀，执行标准是ANSI B16.10，一般采用对焊连接，适用于高压工况。 |

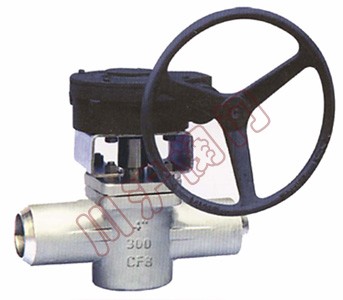

二、美标卡套式软密封旋塞阀 产品型号和图片
 |
美标卡套式软密封旋塞阀 |
三、美标卡套式软密封旋塞阀 技术参数
| 型号 | 压力级(LB) | 试验压力PS(MPa) | 适用介质 | 适用温度(℃)聚四氟乙烯 | ||
| 壳体 | 密封(水) | 低压密封(气) | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C |
150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||

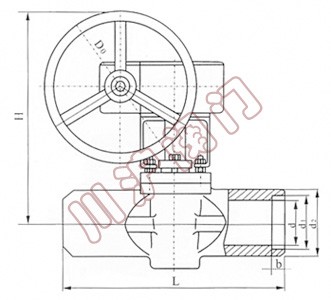

四、美标卡套式软密封旋塞阀 外形尺寸图
 |
美标卡套式软密封旋塞阀 外形尺寸图 |
五、美标卡套式软密封旋塞阀 外形连接尺寸
| 压力 | 公称通径 | 尺寸(mm) | ||||||
| NPS(inch) | (mm) | d1 | d2 | L | b | H | D0 | |
| 150 LB | 1/2 | 13 | 21.8±0.1 | 38 | 108 | 10 | 110 | 160 |
| 3/4 | 19 | 27.2±0.1 | 43 | 117 | 13 | 115 | 160 | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 190 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 190 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 240 | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 305 | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | 500 | |
| 300Lb | 1/2 | 13 | 21.8±0.1 | 38 | 140 | 10 | 110 | 175 |
| 3/4 | 19 | 27.2±0.1 | 43 | 152 | 13 | 115 | 175 | |
| 1 | 25 | 33.9±0.1 | 49 | 165 | 13 | 115 | 175 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 178 | 13 | 135 | 220 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 190 | 13 | 140 | 280 | |
| 2 | 51 | 61.2±0.1 | 78 | 216 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 241 | 16 | 165 | 350 | |
| 3 | 78 | 90±0.15 | 105 | 283 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 305 | 19 | 380 | 300 | |
|
|
