一、内螺纹旋塞阀 产品概述
|
上海川沪阀门有限公司专业生产的X13W、X14W内螺纹两通旋塞阀、三通旋塞阀，体积小、重量轻、适用范围广，适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用。产品主要特点：适用于经常操作，启闭迅速、轻便；结构简单，相对体积小，重量轻，便于维修；不受安装方向的限制，介质的流向可任意。 |

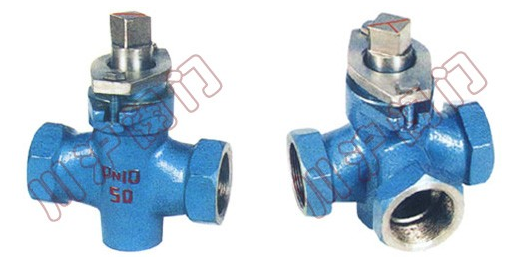

二、内螺纹旋塞阀 产品型号和图片
 |
内螺纹旋塞阀 |
三、内螺纹旋塞阀 性能规范
| 公称压力 PN（MPa） | 试验压力PS（MPa） | 适用介质 | |
| 壳体 | 密封 | ||
| 0.6 | 0.9 | 0.66 | 水、煤气、油品、硝酸类 |
| 1.0 | 1.5 | .1.1 | 水、煤气、油品、硝酸类 |
| 1.6 | 2.4 | .1.76 | 水、煤气、油品、硝酸类 |
四、内螺纹旋塞阀 主要零件材料
| 型号 | 名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X14W-10 | 内螺纹三通铸铁旋塞阀 | 灰铸铁 | 灰铸铁 | 可锻铸铁 | 油浸石棉盘根柔性石墨 |
| X14W-10C | 内螺纹三通铸钢旋塞阀 | 铸钢 | 铸钢 | 铸钢 | 油浸石棉盘根柔性石墨 |
| X14W-10P | 内螺纹三通不锈钢旋塞阀 | 不锈钢 | 不锈钢 | 不锈钢 | 油浸石棉盘根柔性石墨 |
| X14W-10T | 内螺纹三通全铜旋塞阀 | 铸铜 | 铸铜 | 铸铜 | 油浸石棉盘根柔性石墨 |
五、内螺纹旋塞阀 外形尺寸图
 |
内螺纹旋塞阀 外形尺寸图 |
六、内螺纹旋塞阀 外形连接尺寸
| 公称压力 PN（MPa） |
公称通径 DN（mm） |
尺寸（mm） | |||||||
| L | D | D1 | D2 | z-φd | □s | h | H | ||
| 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
| 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
| 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
|
|
