一、美标提升式旋塞阀 产品概述
|
上海川沪阀门有限公司专业研发、生产的美标提升式旋塞阀，是近年来发展比较快的新型旋塞阀，它采用了先提升后启闭的阀门操作方式，大大减少了旋塞阀的启闭力矩，而且不同于传统旋塞阀采用矩形缩径通道，该阀门通常 采用圆形通道，使旋塞阀的流体阻力大大减少，金属硬密封提升式旋塞阀兼有球阀与闸阀的有点，能用于高温、高压工况，大大扩展了旋塞阀的使用范围。工作原理： 阀门的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。 |

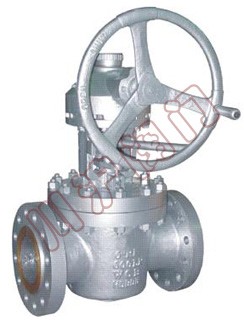

二、美标提升式旋塞阀 产品型号和图片
 |
美标提升式旋塞阀 |
三、美标提升式旋塞阀 技术参数
| 结构形式 | BB-BG |
| 驱动方式 | 手轮、伞齿轮、手柄 |
| 设计标准 | API599、API6D |
| 结构长度 | ASME B16.10 |
| 连接法兰 | ASME B16.5 |
| 试验和检验 | API598.API6D |

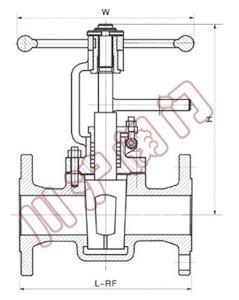

四、美标提升式旋塞阀 外形尺寸图
 |
美标提升式旋塞阀 外形尺寸图 |
五、美标提升式旋塞阀 外形连接尺寸
| DN | L | d | D | D1 | D2 | b | z×Φd | f | L0 | H | ||
| (mm) | RF | RJ | 堆焊 | |||||||||
| 40 | 241 | 254 | 241 | 38 | 156 | 114.5 | 73 | 21 | 4×Φ22 | 1.6 | 250 | 210 |
| 50 | 293 | 299 | 267 | 50 | 165 | 127.0 | 92 | 22.5 | 8×Φ19 | 1.6 | 300 | 260 |
| 65 | 330 | 346 | 305 | 64 | 190 | 149.0 | 105 | 25.5 | 8×Φ22 | 1.6 | 350 | 300 |
| 80 | 387 | 403 | 330 | 76 | 210 | 168.5 | 127 | 29 | 8×Φ22 | 1.6 | 350 | 330 |
| 100 | 457 | 473 | 356 | 100 | 254 | 200 | 157 | 32 | 8×Φ22 | 1.6 | 350 | 350 |
| 125 | 508 | 524 | 381 | 125 | 279 | 235 | 186 | 35 | 8×Φ22 | 1.6 | 350 | 370 |
| 150 | 559 | 575 | 457 | 150 | 318 | 270 | 216 | 37 | 12×Φ22 | 1.6 | 400 | 440 |
| 200 | 686 | 702 | 521 | 201 | 381 | 330 | 270 | 41.5 | 12×Φ25 | 1.6 | 450 | 550 |
| 250 | 826 | 842 | 559 | 252 | 445 | 387.5 | 324 | 48 | 16×Φ29 | 1.6 | 500 | 650 |
| 300 | 965 | 981 | 635 | 303 | 521 | 451 | 381 | 51 | 16×Φ32 | 1.6 | 550 | 750 |
| 350 | 991 | 1007 | 762 | 337 | 584 | 514.5 | 413 | 54 | 20×Φ32 | 1.6 | 600 | 800 |
|
|
