CS49圆盘式疏水阀
川沪首页 >> 疏水阀 >> CS49圆盘式疏水阀
一、CS49圆盘式疏水阀 产品概述
|
上海川沪阀门有限公司专业生产的CS49圆盘式疏水阀用来自动排除蒸汽管道，用热设备中的凝结水，以保证管道畅通，提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合，还可用于烘房、烘箱、热压机等用汽设备中。 工作原理： CS49圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化.使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。 |
二、CS49圆盘式疏水阀 产品型号和图片
 |
CS49圆盘式疏水阀 |
三、CS49圆盘式疏水阀 主要参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| CS49H-16、 S49H-16 | 16 | 1.6 | ≤203 | 蒸汽、凝结水 |
| CS49H-16C | 16 | 1.6 | ≤203 | |
| CS49H-25 | 25 | 2.5 | ≤210 | |
| CS49H-40 | 40 | 4.0 | ≤247 |
四、CS49圆盘式疏水阀 外形尺寸图
 |

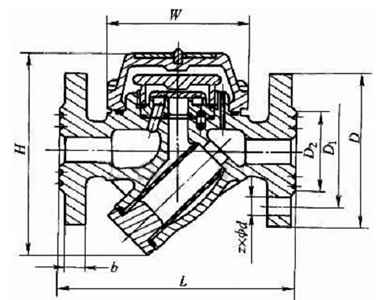

CS49圆盘式疏水阀外形尺寸图 |
五、CS49圆盘式疏水阀 外形连接尺寸
| DN | L | H | D | D1 | D2 | b | z×Φd | 重量/kg |
| 15 | 150 | 70 | 95 | 56 | 54 | 16 | 4×Φ13.5 | 4 |
| 20 | 190 | 70 | 105 | 75 | 58 | 16 | 4×Φ13.5 | 4.2 |
| 25 | 200 | 70 | 115 | 85 | 68 | 16 | 4×Φ13.5 | 4.5 |
| 32 | 230 | — | 135 | 100 | 78 | 18 | 4×Φ17.5 | 6 |
| 40 | 230 | — | 145 | 110 | 85 | 18 | 4×Φ17.5 | 8 |
| 50 | 230 | — | 160 | 125 | 100 | 20 | 4×Φ17.5 | 9 |
| 65 | 270 | — | 185 | 145 | 122 | 20 | 4×Φ17.5 | 13.5 |
| 80 | 280 | — | 200 | 160 | 133 | 22 | 4×Φ17.5 | 17.5 |
| 100 | 300 | — | 215 | 180 | 155 | 24 | 4×Φ17.5 | 20 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
