CS47双金属片疏水阀
川沪首页 >> 疏水阀 >> CS47双金属片疏水阀
一、CS47双金属片疏水阀 产品概述
|
上海川沪阀门有限公司专业生产的CS47双金属片式疏水阀主要用于显热加热的场合，能自动排除低于设定温度的凝结水，而将高于设定温度的凝结水保留在阀的入口处，对提高和节约能源起着重要的作用。 CS47双金属片式疏水阀的产品特点： 双金属片式疏水阀采用双金属片，能在广泛压力范围不经调整就可使用；灵敏的热感应，能连续排水，没有噪声，抗腐蚀性强；体积小，安装方便，任意角度可安装。 |
二、CS47双金属片疏水阀 产品型号和图片
 |
CS47双金属片疏水阀 |
三、CS47双金属片疏水阀 主要参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| CS17H-16C CS47H-16C CS67H-16C |
16 | 1.6 | ≤425 | 水、蒸汽 |
| CS17H-25 CS47H-25 CS67H-25 |
25 | 2.5 | ≤425 | 水、蒸汽 |
| CS17H-40 CS47H-40 CS67H-40 |
40 | 4.0 | ≤425 | 水、蒸汽 |
四、CS47双金属片疏水阀 外形尺寸图
 |

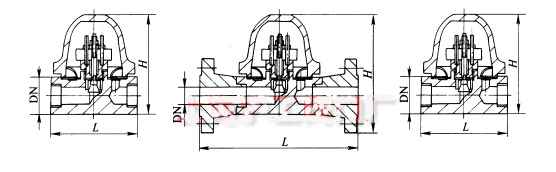

CS47双金属片疏水阀外形尺寸图 |
五、CS47双金属片疏水阀 外形连接尺寸
| CS17H-16C CS17H-25 CS17H-40 | CS47H-16C CS47H-25 CS47H-40 | ||||||
| DN | 15 | 20 | 25 | DN | 15 | 20 | 25 |
| L | 100 | 100 | 100 | D | 165 | 165 | |
| H | 116 | 116 | 116 | H | 144 | 148 | 155 |
| 重量/kg | 3.5 | 3.5 | 3.6 | 重量/kg | 5.5 | 6.0 | 6.5 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
