CS45自由半浮球式疏水阀

一、CS45自由半浮球式疏水阀 产品概述

上海川沪阀门有限公司专业生产的CS45自由半浮球式蒸汽疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件,开口朝下,半浮球式的球桶外圆经过精细研磨,整个球面都可为密封面。使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏,节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备,蒸汽管网凝结水回收系统。

工作原理:

  自由半浮球式蒸汽疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。由于阀座处于水封隔离,水汽分开,工作时无蒸汽泄漏。

二、CS45自由半浮球式疏水阀 产品型号和图片

CS45自由半浮球式疏水阀 产品型号和图片
CS45自由半浮球式疏水阀

三、CS45自由半浮球式疏水阀 主要参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
CS15H-16C 16 1.6 ≤350 蒸汽、水
CS45H-16C 16 1.6 ≤350 蒸汽、水

四、CS45自由半浮球式疏水阀 外形尺寸图

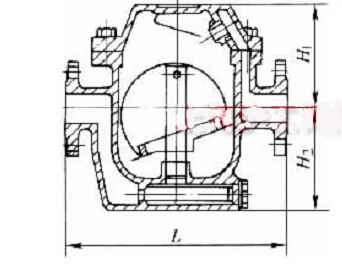

CS45自由半浮球式疏水阀外形尺寸图
CS45自由半浮球式疏水阀外形尺寸图

五、CS45自由半浮球式疏水阀 外形连接尺寸

型号 DN L H1 H2 W
CS15H-16C 15 170 75 93 120
20 170 75 93 120
25 170 75 93 120
32 210 95 155 160
40 210 95 155 160
50 210 95 155 160
CS45H-16C 15 230 75 93 120
20 230 75 93 120
25 230 75 93 120
32 270 95 155 160
40 270 95 155 160
50 270 95 155 160
CS45H-16(AA) 65 380 177 172 290
80 380 177 172 290
100 380 177 172 290



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
