一、仪表不锈钢疏水阀 产品概述
|
上海川沪阀门有限公司专业生产的CS19仪表不锈钢疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。仪表不锈钢疏水阀结构特点：
|
二、仪表不锈钢疏水阀 产品型号和图片
 |
仪表不锈钢疏水阀 |

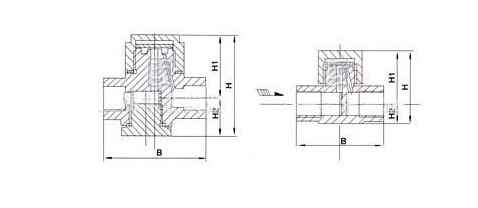

三、仪表不锈钢疏水阀 外形尺寸图
 |
仪表不锈钢疏水阀外形尺寸图 |
四、仪表不锈钢疏水阀 外形连接尺寸
| 产品型号 | 口径(DN) | 连接方式 | 高允许温度℃ | 阀体材质 | 外形尺寸 | |||
| CS19W-16P | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 58 | 35 | 23 |
| SLZ热动力型 | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 37 | 26 | 11 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
