一、JD745X多功能水泵控制阀 产品概述
上海川沪阀门有限公司生产的JD745X多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化 ，防止开泵水锤和停泵水锤的产生。JD745X隔膜式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用于600口径以下的阀门。
|

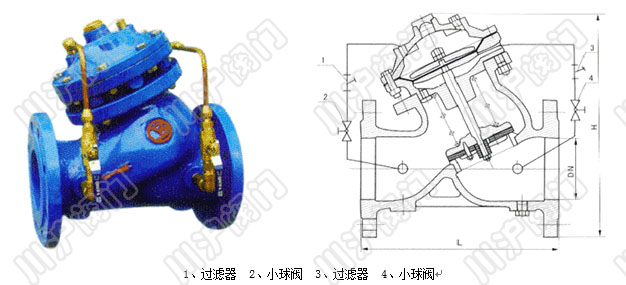

二、JD745X多功能水泵控制阀 产品型号和图片
三、JD745X多功能水泵控制阀 主要外形和连接尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
| H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |

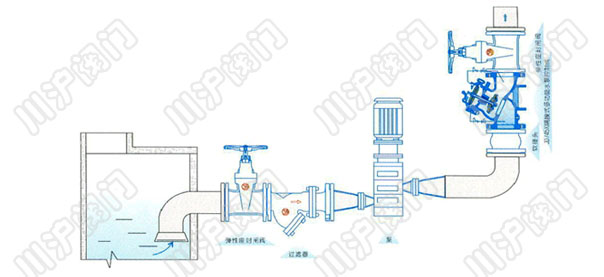

四、JD745X多功能水泵控制阀 安装示意图
五、JD745X多功能水泵控制阀 维修和维护
水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和○型圈，其它内部零件损伤甚少）
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下，包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下，切勿损伤膜片。
6.将以上各项东西取出后，检查膜片及○型圈是否损坏；如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏，请将轴芯上的螺帽松脱，逐浙分解出膜片或型圈，取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
