AX742X安全泄压持压阀

一、AX742X安全泄压持压阀 产品概述

上海川沪阀门有限公司生产的AX742X安全泄压持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。我公司生产的AX742X隔膜式安全泄压持压阀能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。

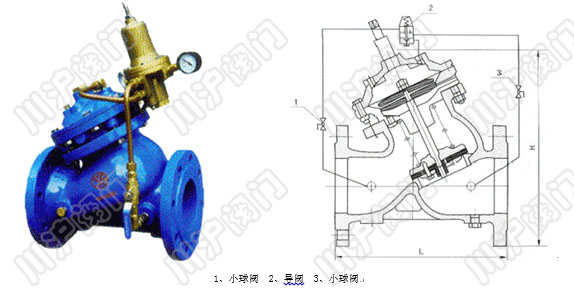

二、AX742X安全泄压持压阀 产品型号和图片

AX742X安全泄压持压阀 产品型号和图片

三、AX742X安全泄压持压阀 主要外形和连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 300 337 467 520 580 640 778 889 1010 1034 1264 1294 1324 1600

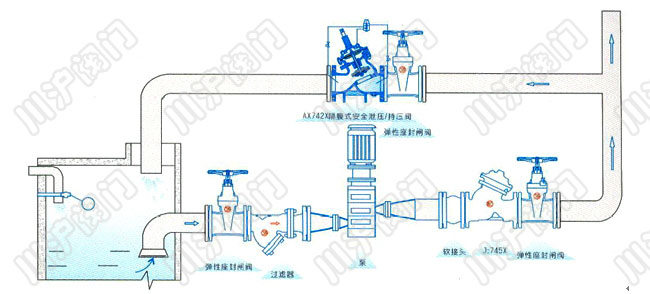

四、AX742X安全泄压持压阀 安装示意图

AX742X安全泄压持压阀 安装示意图

五、AX742X安全泄压持压阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
