800X压差旁通阀

一、800X压差旁通阀 产品概述

上海川沪阀门有限公司生产的800X压差旁通阀是一种用于空调系统供/回水之间以平衡压差的阀门。我公司生产的800X压差平衡阀可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,800X压差平衡阀是一种智能型阀门。

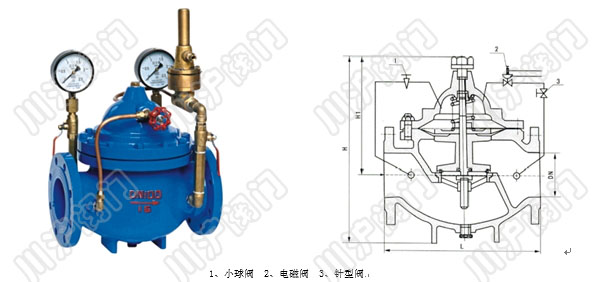

二、800X压差旁通阀 产品型号和图片

800X压差旁通阀 产品型号和图片

三、800X压差旁通阀 主要外形和连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 350 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445

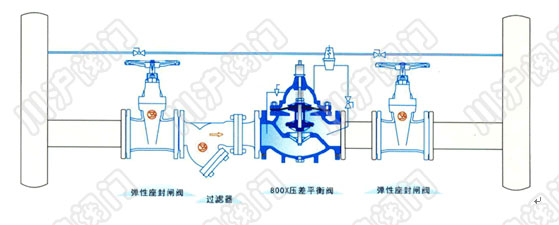

四、800X压差旁通阀 安装示意图

800X压差旁通阀 安装示意图

五、800X压差旁通阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
