700X水泵控制阀

一、700X水泵控制阀 产品概述

上海川沪阀门有限公司生产的700X水泵控制阀,是一种安装在高层建筑以及 其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声;当水泵完 全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装、维修方便。

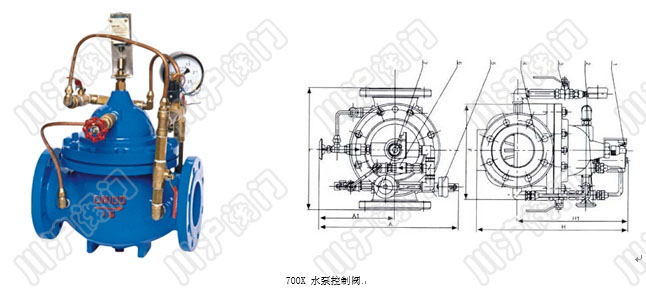

二、700X水泵控制阀 产品型号和图片

700X水泵控制阀 产品型号和图片

三、700X水泵控制阀 主要外形和连接尺寸

DN 80 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 395 405 430 510 560 585 675 730 760 840 910 910

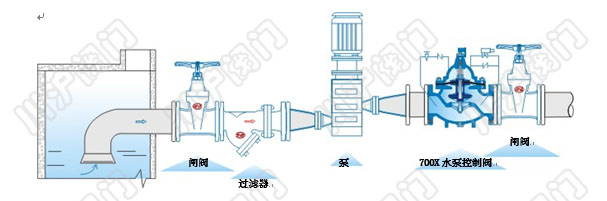

四、700X水泵控制阀 安装示意图

700X水泵控制阀 安装示意图

五、700X水泵控制阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
