500X持压泄压阀

一、500X持压泄压阀 产品概述

上海川沪阀门有限公司生产的500X持压泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。适用于600mm 口径以下的管道。

二、500X持压泄压阀 产品型号和图片

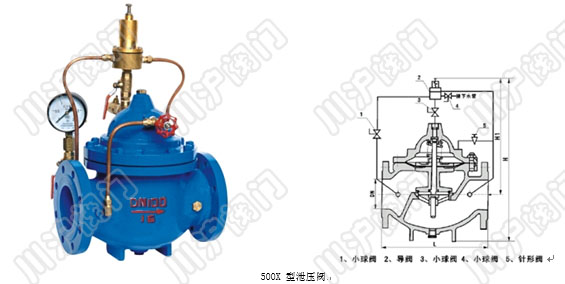

500X持压泄压阀 产品型号和图片

三、500X持压泄压阀 主要外形和连接尺寸

公称通径DN(mm) 尺寸(mm)
L A1 A H1 H
20 150 130 333 463 557
25 160 130 333 463 557
32 180 130 333 463 557
40 200 140 343 516 610
50 203 140 343 516 610
65 216 140 355 520 625
80 241 145 360 537 642
100 292 155 400 596 750
125 330 165 420 653 808
150 356 180 435 709 864
200 495 205 480 805 1135
250 622 225 530 855 1185
300 698 245 575 953 1325
350 787 275 620 990 1385
400 914 285 668 1030 1445
450 978 285 668 1030 1445
500 978 410 780 750 1110
600 1230 456 888 850 1286

四、500X持压泄压阀 安装示意图

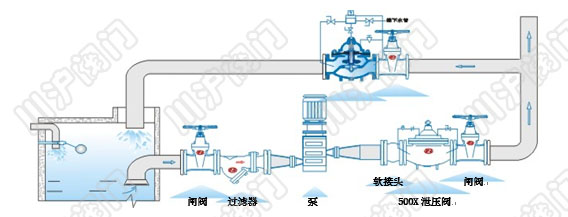

500X持压泄压阀 安装示意图

五、500X持压泄压阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
