200X 型减压阀

一、200X 型减压阀 产品概述

上海川沪阀门有限公司生产的200X 型减压阀一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水、消防给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到减压目的。200X减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。

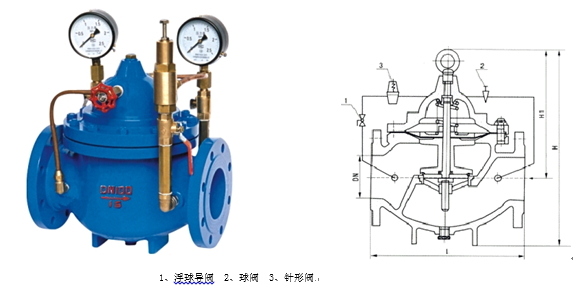

二、200X 型减压阀 产品型号和图片

200X 型减压阀 产品型号和图片

三、200X 型减压阀 主要外形和连接尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

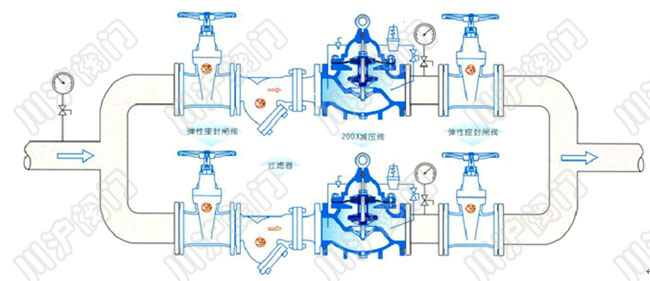

四、200X 型减压阀 安装示意图

200X 型减压阀 安装示意图

五、200X 型减压阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
