100S角式排泥阀

一、100S角式排泥阀 产品概述

上海川沪阀门有限公司生产的100S角式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部,用以排除池底沉淀的泥沙和污物。100S角式排泥阀内部件为尼龙强化橡胶隔膜,并设计为角型结构,利于污物的顺利排除,安装方便,使用寿命长。

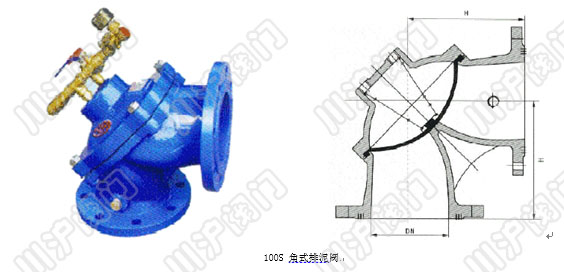

二、100S角式排泥阀 产品型号和图片

100S角式排泥阀 产品型号和图片

三、100S角式排泥阀 主要外形和连接尺寸

DN 50 65 80 100 125 150 200 250 300
H 125 145 155 175 200 225 275 325 375

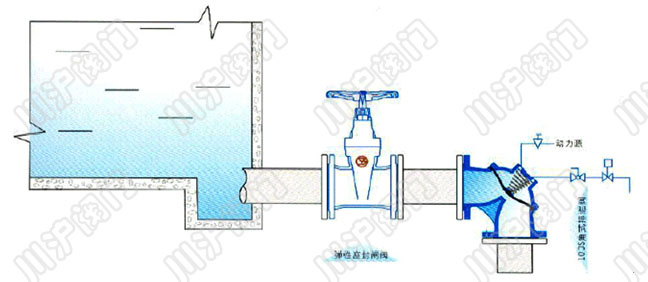

四、100S角式排泥阀 安装示意图

100S角式排泥阀 安装示意图

五、100S角式排泥阀 维修和维护

水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和○型圈,其它内部零件损伤甚少)
1.先将主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,释放阀内压力。
3.将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4.取阀盖和弹
5.将轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将以上各项东西取出后,检查膜片及○型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7.如发现膜片或○型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或○型圈。
8.详细检视主阀内部阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
