J19H压力表针型阀
川沪首页 >> 针型仪表阀 >> J19H压力表针型阀
一、J19H压力表针型阀 产品概述
|
上海川沪专业生产的J19H压力表针型阀使用压力从 1.6~32MPa（MPa）都看满足，主要材质有304、316不锈钢，连接方式主要是螺纹连接，适用于各种非腐蚀性或者腐蚀性介质。 |

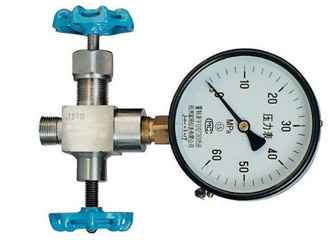

二、J19H压力表针型阀 产品型号和图片
 |
 |
J19H压力表针型阀 J13W |
三、J19H压力表针型阀 性能规范
| 型号 |
公称压力 Mpa | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
| J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 |
| J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
四、J19H压力表针型阀 外形连接尺寸
| 型号 Type |
公称直径 DN（mm） |
尺寸 Dimension | 重量(kg)Weight | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | Rc | |||
| J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2” | 1.0 |
五、J19H压力表针型阀 安装注意事项
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
