Z73X手动浆液阀

一、Z73X手动浆液阀 产品概述

上海川沪阀门有限公司生产的Z73X手动浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。手动浆液阀结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多优点,同时具备手动、电液动操作功能。电气控制:行程开关控制、位置显示仪控制,实现了机、电、液、仪一体化等多功能体系。手动浆液阀在管道中一般应当水平安装。

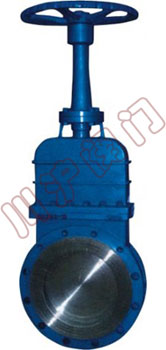

二、Z73X手动浆液阀 产品型号和图片

Z73X手动浆液阀产品型号和图片
Z73X手动浆液阀

三、Z73X手动浆液阀 主要性能规范

公称压力(MP) 壳体试验(MP) 密封试验(MP) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

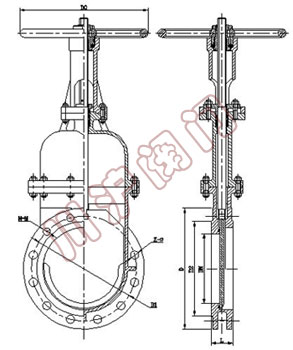

四、Z73X手动浆液阀 外形尺寸图

Z73X手动浆液阀外形尺寸图
Z73X手动浆液阀外形尺寸图

五、Z73X手动浆液阀 外形连接尺寸

MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0                               50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
1.6                               50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950





注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
