Z61Y电站焊接高压闸阀

一、Z61Y电站焊接高压闸阀 产品概述

上海川沪阀门有限公司生产的Z61Y高压焊接电站闸阀,具有以下技术工艺优势:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,满足各类特殊工况的苛刻要求;
8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠。

二、Z61Y电站焊接高压闸阀 产品型号和图片

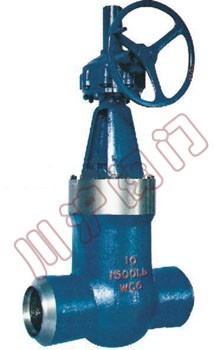

Z61Y电站焊接高压闸阀产品型号和图片
Z61Y电站焊接高压闸阀

三、Z61Y电站焊接高压闸阀 主要零件材料

产品型号 Z560Y-200/250/320 Z560Y-P 55100/140/ 170V
阀 体 20/WCB 12Cr1MoV/WC6/WC9
阀 盖 20/WCB 12Cr1MoV/WC6/WC9
阀 杆 38CrMoAlA 38CrMoAlA /25Cr2MoV
闸 板 20/WCB 12Cr1MoV/WC6/WC9
螺 栓 35CrMoA 25Cr2MoV
适 用 介 质 水,汽,油品等 水,汽,油品等
最高工作温度 450/ 425 ℃ 552/ 570 ℃

四、Z61Y电站焊接高压闸阀 外形尺寸图

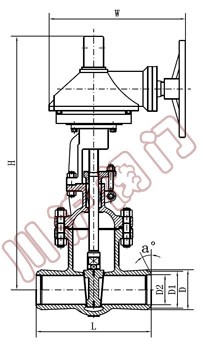

Z61Y电站焊接高压闸阀外形尺寸图
Z61Y电站焊接高压闸阀外形尺寸图

五、Z61Y电站焊接高压闸阀 外形连接尺寸

公称通径 连 接 尺 寸 外 形 尺 寸 重 量 ( Kg )
D D1 D2 α 配管尺寸 * L W H
型 号 Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V
50 模锻 80   60 32.5 76x8 260 400 586
80 模锻 168 108 80 32 108x14 457 450 549
100 模锻 170 133 101 32 133x16 457 450 550
100 自由锻 170 133 101 32 133X16 457 450 745
125 自由锻 195 168 128 32 168x22 457 450 745
150 225 198 154 32 194x15 700 600 821
175 240 220 183 32 219x16 750 700 890
225A 300 278 233 32 273X20 900 700 990
225D 自由锻 300 278 217 32 273X28 750 700 990
250 345 331 275 12 325X25 914   1515



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
