平行式双闸板平板闸阀
川沪首页 >> 闸阀 >> 平行式双闸板平板闸阀
一、平行式双闸板平板闸阀 产品概述
|
上海川沪阀门有限公司生产的平行式双闸板平板闸阀适用于液、气介质管路和设备，作为接通和断流之用。安装在水平管路上，且手轮朝上。特别适用于双向流通管路、直通式流道，流阻小；启闭较少力，不易产生水锤现象。 |
二、平行式双闸板平板闸阀 产品型号和图片
 |
平行式双闸板平板闸阀 Z44W/H/Y |
三、平行式双闸板平板闸阀 主要技术参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| Z44H-16C~160C | 16~160 | 1.6~16.0 | ≤425 | 天然气、水、蒸汽、油品 |
| Z44Y-16C~160C | ||||
| Z44Y-16I~160I | ≤550 | 水、蒸汽、油品 | ||
| Z44Y-16P~160P | ≤150 | 硝酸类 | ||
| Z44Y-16R~160R | 醋酸类 |
四、平行式双闸板平板闸阀 外形尺寸图
 |

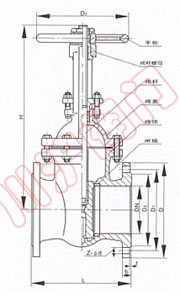

平行式双闸板平板闸阀 外形尺寸图 |
五、平行式双闸板平板闸阀 外形连接尺寸
| 型号 | 公称通径DN（mm） | 尺寸 | 重量（kg） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | |||
| Z44T-10 Z44W-10 Z44H-10 Z44F-10 |
40 | 165 | 145 | 145 | 85 | 18-3 | 4-18 | 240 | 135 | 16.5 |
| 50 | 180 | 160 | 160 | 100 | 20-3 | 4-18 | 260 | 180 | 20 | |
| 65 | 195 | 180 | 180 | 120 | 20-3 | 4-18 | 300 | 180 | 25.5 | |
| 80 | 210 | 195 | 195 | 135 | 22-3 | 4-18 | 345 | 200 | 31 | |
| 100 | 230 | 215 | 215 | 155 | 22-3 | 8-18 | 395 | 200 | 47 | |
| 125 | 255 | 245 | 245 | 185 | 24-3 | 8-18 | 478 | 240 | 64 | |
| 150 | 280 | 280 | 280 | 210 | 24-3 | 8-23 | 558 | 240 | 100 | |
| 200 | 330 | 335 | 335 | 265 | 26-3 | 8-23 | 720 | 320 | 144 | |
| 250 | 380 | 390 | 390 | 320 | 28-3 | 12-23 | 845 | 320 | - | |
| 300 | 420 | 440 | 440 | 368 | 28-4 | 12-23 | 990 | 400 | - | |
| 350 | 450 | 500 | 500 | 428 | 30-3 | 16-23 | 1100 | 400 | - | |
| 400 | 480 | 565 | 565 | 482 | 32-3 | 16-25 | 1200 | 500 | - | |
| 450 | 510 | 615 | 615 | 532 | 32-3 | 20-25 | 1300 | 500 | - | |
| 500 | 540 | 670 | 670 | 585 | 34-3 | 20-25 | 1500 | 500 | - | |
六、平行式双闸板平板闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
