产品信息

高压法兰闸阀

一、高压法兰闸阀 产品概述

上海川沪阀门有限公司生产的高压法兰闸阀 Z41Y 手动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为不锈钢、硬质合金,工作压力 10.0~16.0MPa,阀体材料为碳素钢(Z40H-100~160 Z40Y-100~160)、铬钼钢(Z40Y-100I~160I)、不锈钢(Z40W-100P~160P)的闸阀。

二、高压法兰闸阀 产品型号和图片

高压法兰闸阀 产品型号和图片
高压法兰闸阀 Z41Y

三、高压法兰闸阀 主要技术参数

设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
标 志 GB/T12220
供 货 JB/T7928

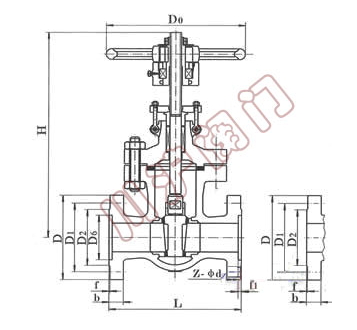

四、高压法兰闸阀 外形尺寸图

高压法兰闸阀 外形尺寸图
高压法兰闸阀 外形尺寸图

五、高压法兰闸阀 外形连接尺寸

Z41H、Z41Y、Z41W(PN16)不锈钢闸阀外形及结构尺寸(mm)
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 115 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 612 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192
250 450 405 355 320 30 3 12×ø25 969 450 273
300 500 460 410 375 30 4 12×ø25 1142 560 379
350 550 520 470 435 34 4 16×ø25 1280 640 590
400 600 580 525 485 36 4 16×ø30 1452 640 850
450 650 640 585 545 40 4 20×ø30 1541 720 907
500 700 705 650 608 44 4 20×ø34 1676 720 958
600 800 840 770 718 48 5 20×ø41 1874 800 1112

Z41H、Z41Y、Z41W(PN25)不锈钢闸阀外形及结构尺寸(mm)
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 16 2 4×ø14 175 200 4
20 150 105 75 55 16 2 4×ø14 180 200 5
25 160 115 85 65 16 2 4×ø14 210 220 6
32 180 135 100 78 18 2 4×ø18 210 220 7
40 200 145 110 85 18 3 4×ø18 350 220 18
50 250 160 125 100 20 3 4×ø18 358 250 25
65 265 180 145 120 22 3 8×ø18 373 280 35
80 280 195 160 135 22 3 8×ø18 435 300 50
100 300 230 190 160 24 3 8×ø23 500 350 65
125 325 270 220 188 28 3 8×ø25 614 400 100
150 350 300 250 218 30 3 8×ø25 674 450 135
200 400 360 310 278 34 3 12×ø25 818 500 180
250 450 425 370 332 36 3 12×ø30 969 550 207
300 500td> 485 430 390 40 4 16×ø30 530 560 400
350 550 550 490 448 44 4 16×ø34 1280 640 631
400 600 610 550 505 48 4 16×ø34 1450 640 900
450 650 660 600 555 50 4 20×ø34 1541 720 1013
500 700 730 660 610 52 4 20×ø41 1676 720 1166
600 800 840 770 718 56 5 20×ø41 1874 800 1258
700 900 955 875 815 60 5 24×ø48 2280 850
800 1000 1070 990 930 64 5 24×ø48 2420 900

Z41H、Z41Y、Z41W(PN40~63)不锈钢闸阀外形及结构尺寸(mm)
DN L D H W 重量 / kg
50 250 160 685 250 30
175 30
65 280 180 705 250 41
200 300 42
80 310 195 780 250 48
210 350 51
100 350 230 805 300 78
250 400 80
125 400 270 890 350 112
295 400 125
150 450 300 945 350 152
340 1002 450 175
200 550 375 1100 400 200
405 1150 450 220
250 650 445 1350 450 300
470 500 320
300 750 510 1445 500 450
530 1528 650 490
350 850 570 1665 680
595 1792 700
400 950 655 1930 850
670 2180 920

Z41H、Z41Y、Z41W(PN100)不锈钢闸阀外形及结构尺寸(mm)
DN L D H W 重量 / kg
50 250 195 680 300 48
65 280 220 720 300 68
80 310 230 870 350 92
100 350 265 885 400 133
125 400 310 1020 450 216
150 450 350 1110 500 275
200 550 430 1225 500 360
250 650 500 1257 550 700

Z41H、Z41Y、Z41W(PN160)不锈钢闸阀外形及结构尺寸(mm)
DN L D H W 重量 / kg
65 340 245 820 350 110
80 390 260 850 350 145
100 450 300 980 400 192
125 525 355 1050 450 307

Z41H、Z41Y、Z41W(PN200)不锈钢闸阀外形及结构尺寸(mm)
DN L D H W 重量 / kg
50 350 210 712 350 108
65 410 260 765 400 195
80 470 290 835 450 250
100 550 360 950 500 350
125 650 385 1080 500 540
150 750 440 1140 600 738

六、高压法兰闸阀 安装注意事项

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
