铸铁闸阀

川沪首页 >> 闸阀 >> 铸铁闸阀

一、铸铁闸阀产品概述

上海川沪阀门有限公司生产的Z41W铸铁闸阀主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。手动铸铁闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。因此,阀门的高度尺寸小。手动铸铁闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

二、铸铁闸阀产品型号和图片

铸铁闸阀 Z41W

三、铸铁闸阀主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
型号	公称压力MPa	密封	强度	工作温度	使用介质
Z45H-10、Z41H-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z45T-10、Z41T-10				≤200℃	水、蒸汽、油
Z45W-10、Z41W-10				≤100℃	油品、煤气

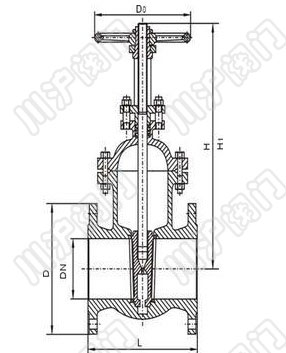

四、铸铁闸阀外形尺寸图

铸铁闸阀外形尺寸图

五、铸铁闸阀外形连接尺寸

称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量(kg)
1.6	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	6
	32	180	135	100	78		16	2		4-φ18	180	280	7
	40	200	145	110	86		16	3		4-φ18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	7
	32	180	135	100	78		18	2		4-φ18	180	280	8
	40	200	145	110	86		18	3		4-φ18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
	600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590

六、铸铁闸阀安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
