Z15W铸铁内螺纹闸阀
川沪首页 >> 闸阀 >> Z15W铸铁内螺纹闸阀
一、Z15W铸铁内螺纹闸阀 产品概述
|
上海川沪阀门有限公司生产的Z15W铸铁内螺纹闸阀，性能优越，加工工艺先进，是更新一代的内螺纹闸阀，主要用于城市给排水系统。材质主要有灰铸铁和球墨铸铁等，螺纹有公制G螺纹和英制NPT螺纹。 |

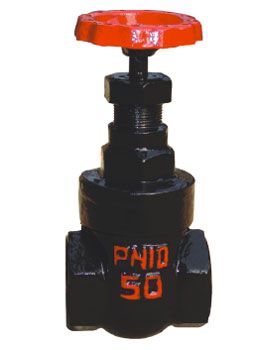

二、Z15W铸铁内螺纹闸阀 产品型号和图片
 |
Z15W铸铁内螺纹闸阀 |
三、Z15W铸铁内螺纹闸阀 主要零件材料
| 阀体阀盖 > | 灰铸铁 > |
| 阀杆 > | 碳钢 > |
| 闸板密封圈 > | 铜 > |
| 填料 > | 油浸石棉盘根 > |

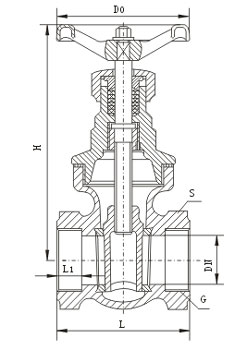

四、Z15W铸铁内螺纹闸阀 外形尺寸图
 |
Z15W铸铁内螺纹闸阀外形尺寸图 |
五、Z15W铸铁内螺纹闸阀 外形连接尺寸
| 口径 DN(mm) | 管螺纹 G(") | 尺寸 dimensions(mm) | ||||
| L | L1 | S | H | Do | ||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
