Z15T黄铜内螺纹闸阀
川沪首页 >> 闸阀 >> Z15T黄铜内螺纹闸阀
一、Z15T黄铜内螺纹闸阀 产品概述
|
上海川沪阀门有限公司生产的Z15T黄铜内螺纹闸阀，口径从DN6到DN100，主要用于暖通、城市供水等系统，具有体积小，不生锈、干净卫生等特点。连接螺纹有公制管螺纹，也有英制NPT螺纹。 |

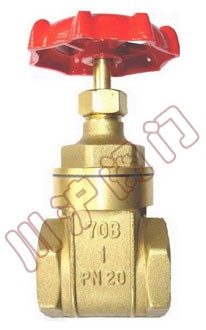

二、Z15T黄铜内螺纹闸阀 产品型号和图片
 |
Z15T黄铜内螺纹闸阀 |
三、Z15T黄铜内螺纹闸阀 主要零件材料
| 零件 | 阀体、阀盖、阀板、阀杆 | 填料 | 手轮 |
| 材料 | 黄铜 | 聚四氟乙烯 | 铸铁 |

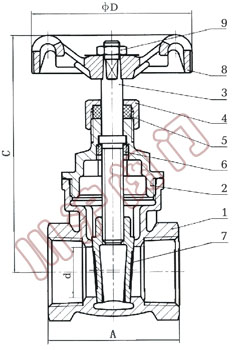

四、Z15T黄铜内螺纹闸阀 外形尺寸图
 |
Z15T黄铜内螺纹闸阀外形尺寸图 |
五、Z15T黄铜内螺纹闸阀 外形连接尺寸
| DN | 规格 | A | B | C | D |
| 10 | 3/8 | 42 | 9.5 | 66.5 | 45 |
| 15 | 1/2 | 43 | 12.8 | 71 | 55 |
| 20 | 3/4 | 46 | 17 | 76 | 55 |
| 25 | 1 | 53 | 21 | 87.5 | 60 |
| 32 | 1 1/4 | 55 | 27 | 101 | 68 |
| 40 | 1 1/2 | 58 | 34 | 111 | 72 |
| 50 | 2 | 66.5 | 45 | 128 | 80 |
| 65 | 2 1/2 | 80 | 55 | 155 | 98 |
| 80 | 3 | 83 | 66 | 180 | 110 |
| 100 | 4 | 101 | 87 | 218 | 126 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
