一、不锈钢内螺纹闸阀 产品概述
|
上海川沪阀门有限公司生产的不锈钢内螺纹闸阀、Z15W闸阀、丝扣闸阀、内螺纹闸阀作用：闸阀只能作全开和全关功能，,不能作调节和节流 |

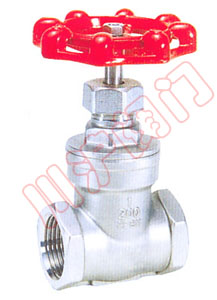

二、不锈钢内螺纹闸阀 产品型号和图片
 |
不锈钢内螺纹闸阀 Z15W |
三、不锈钢内螺纹闸阀 主要技术参数
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 闸板 | 不锈钢CF8M/CF8 |
| 3 | 阀杆 | 不锈钢SS316/304 |
| 4 | 阀盖 | 不锈钢CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推垫片 | 不锈钢SS304 |
| 7 | 阀杆架 | 不锈钢SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 螺母 | 不锈钢SS304 |
| 10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
| 11 | 手轮 | 铝合金 |
| 12 | 铭牌 | 铝 |
| 13 | 手轮垫片 | 不锈钢SS304 |
| 14 | 手轮螺母 | 不锈钢Ss304 |

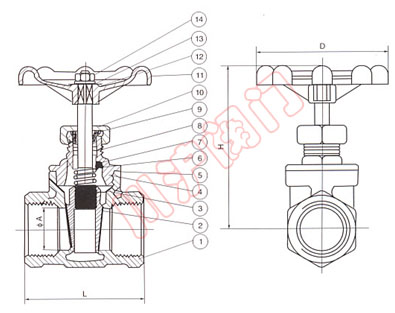

四、不锈钢内螺纹闸阀 外形尺寸图
 |
不锈钢内螺纹闸阀 外形尺寸图 |
五、不锈钢内螺纹闸阀 外形连接尺寸
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
|---|---|---|---|---|---|---|
A |
15 |
20 |
25 |
32 |
40 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |
六、不锈钢内螺纹闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
