PZ75暗杆刀型闸阀

一、PZ75 暗杆刀型闸阀 产品概述

上海川沪阀门有限公司生产的PZ75暗杆刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。 此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构(见图一)，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作

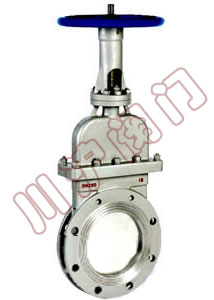

二、PZ75暗杆刀型闸阀 产品型号和图片

PZ75暗杆刀型闸阀 产品型号和图片
PZ75暗杆刀型闸阀

三、PZ75暗杆刀型闸阀 主要性能规范

公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 纸浆、污水、煤浆、灰、渣水混和物

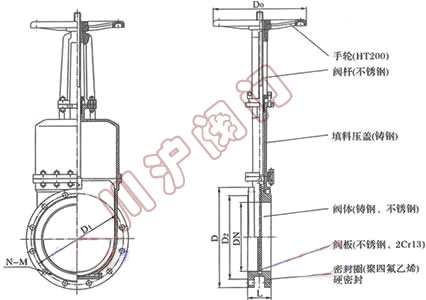

四、PZ75暗杆刀型闸阀 外形尺寸图

PZ75暗杆刀型闸阀外形尺寸图
PZ75暗杆刀型闸阀 外形尺寸图

五、PZ75暗杆刀型闸阀 外形连接尺寸

MPa DN L D D1 D2 H N-M D0
1.0                                     50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450 32-M48 800



注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
