一、不锈钢低温闸阀 产品概述
|
上海川沪阀门有限公司生产的不锈钢低温闸阀DZ41H/Y/F低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。 |
二、不锈钢低温闸阀 产品型号和图片
 |

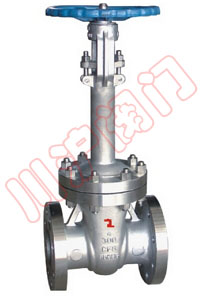

不锈钢低温闸阀 DZ41H |
三、不锈钢低温闸阀 主要技术参数
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
|---|---|---|---|---|
| JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 |
四、不锈钢低温闸阀 压力试验
| 公称压力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
|---|---|---|---|---|---|
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 气密封试验 | 0.4-0.7 | ||||
五、不锈钢低温闸阀 外形连接尺寸
| 型号 | 温度 | -46℃ | -101℃ | -196℃ | |
|---|---|---|---|---|---|
| 规格(mm) | 尺寸(mm) | ||||
| inch | DN | 颈部长度H | |||
DZ40H/W/Y- 150LB/300LB/600LB3900LB |
1/2” |
15 |
90 |
110 |
130 |
3/4” |
20 |
100 |
110 |
140 |
|
1” |
25 |
100 |
120 |
150 |
|
1 1/4” |
32 |
110 |
130 |
160 |
|
1 1/2” |
40 |
110 |
130 |
160 |
|
2” |
50 |
110 |
130 |
170 |
|
2 1/2” |
65 |
110 |
130 |
170 |
|
3” |
80 |
120 |
150 |
190 |
|
4” |
100 |
130 |
160 |
200 |
|
5” |
125 |
130 |
160 |
200 |
|
6” |
150 |
140 |
170 |
220 |
|
8” |
200 |
140 |
170 |
220 |
|
10” |
250 |
150 |
180 |
240 |
|
12” |
300 |
150 |
180 |
240 |
|
14” |
350 |
160 |
190 |
250 |
|
16” |
400 |
160 |
190 |
250 |
|
18” |
450 |
160 |
190 |
250 |
|
20” |
500 |
170 |
200 |
260 |
|
24” |
600 |
170 |
200 |
260 |
|
六、不锈钢低温闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
