QV347V型球阀

一、QV347V型球阀 产品概述

上海川沪阀门有限公司专业生产的QV347型V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,V型球阀将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

二、QV347V型球阀 产品型号和图片

QV347V型球阀 产品型号和图片
QV347V型球阀

三、QV347V型球阀 性能规范

公称压力PN 常温最大工作压力 壳体试验压力 气密封试验压力 高压密封试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5

四、QV347V型球阀 主要零件材料

阀体、阀盖 GB WCB ZG1Cr18NiTi ZG0Cr18Ni12Mo2 ZG15Cr1Mo1V
ASTM WCB CF8 CF8M WC9
球体 GB 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti
/表面特殊处理
0Cr18Ni12Mo2
/表面特殊处理
25Cr2Mo1V
/表面特殊处理
ASTM CA15 CF8+HF CF8M+HF WC9+HF
阀杆、固定轴 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2 25Cr2Mo1V
ASTM 420 304 316 F22a
阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2 D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
ASTM A193 B7 A320-B8 A320-B8 A193-B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

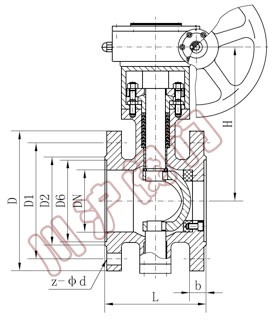

五、QV347V型球阀 外形尺寸图

QV347V型球阀 外形尺寸图
QV347V型球阀 外形尺寸图

五、QV347V型球阀 外形连接尺寸

公称压力
PN(MPa)
公称通径
DN(mm
尺 寸(mm)
    L D D1 D2 D6 b Z-φd H
1.6 25 150 115 85 65 - 14 4-14 75
32 165 135 100 78 - 16 4-18 105
40 180 145 110 85 - 16 4-18 95
50 200 160 125 100 - 16 4-18 107
65 220 180 145 120 - 18 4-18 142
80 250 195 160 135 - 20 8-18 152
100 280 215 180 155 - 20 8-18 178
125 320 245 210 185 - 22 8-18 252
150 360 280 240 210 - 24 8-23 272
200 400 335 295 265 - 26 12-23 342
2.5 25 150 115 85 65 - 16 4-14 75
32 165 135 100 78 - 18 4-18 85
40 180 145 110 85 - 18 4-18 95
50 200 160 125 100 - 20 4-18 107
65 220 180 145 120 - 22 8-18 142
80 250 195 160 135 - 24 8-18 152
100 280 230 190 160 - 28 8-23 178
125 320 270 220 188 - 30 8-25 252
150 360 300 250 218 - 34 8-25 272
200 400 360 310 278 - 34 12-25 342
150 400 300 250 218 204 30 8-25 272
200 502 375 320 282 260 38 12-30 342
