Q41H硬密封球阀

一、Q41H硬密封球阀 产品概述

上海川沪阀门有限公司专业生产的Q41H金属密封球阀,适用于介质温度超过200度,或者含有较硬颗粒的工况,可以可靠地耐受高温、磨损,主要特点有:

1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

二、Q41H硬密封球阀 产品型号和图片

Q41H硬密封球阀 产品型号和图片
Q41H硬密封球阀

三、Q41H硬密封球阀 性能规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

四、Q41H硬密封球阀 主要零件材料

材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
10 阀座密封圈 石墨
阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推轴承 金属夹PTFE
螺母 45 A194-2H 0Cr18Ni A194-8M 13 阀杆填料 石墨
垫圈 金属夹石墨 14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH

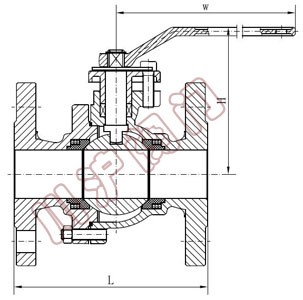

五、Q41H硬密封球阀 外形尺寸图

Q41H硬密封球阀 外形尺寸图
Q41H硬密封球阀 外形尺寸图

五、Q41H硬密封球阀 外形连接尺寸

PN1.6 MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160
PN2.5 MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6.5 9 12 20 25 44 75 105 200
PN4.0 MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(㎏) 3 4 5 7 9 12 18 28 46 75 106 190
PN6.4 MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(㎏) 6.5 7 8 12 14 18 28 40 65 98 140 250
PN10.0 MPa主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(㎏) 6.5 7 10 15 18 25 32 46 75
