一、三片式内螺纹球阀 产品概述
|
上海川沪阀门有限公司专业生产的三片式内螺纹连接球阀及对焊连接球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。三片式内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动等。 |
二、三片式内螺纹球阀 产品型号和图片
 |

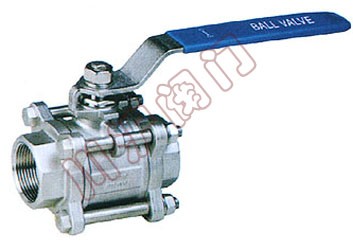

三片式内螺纹球阀 |
三、三片式内螺纹球阀 主要零件材料
| 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 | FCD45 |
| 垫圈 | 不锈钢SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | B7 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | B8 |
四、三片式内螺纹球阀 外形尺寸图
 |

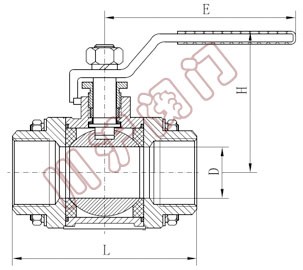

三片式内螺纹球阀 外形尺寸图 |
五、三片式内螺纹球阀 外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
|
|
