一、两片式内螺纹球阀 产品概述
|
上海川沪阀门有限公司专业生产的两片式内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。两片式内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。 |

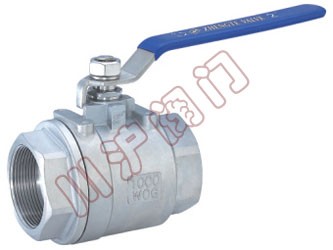

二、两片式内螺纹球阀 产品型号和图片
 |
两片式内螺纹球阀 |
三、两片式内螺纹球阀 主要零件材料
| 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 手柄套 | 塑料 | 塑料 |

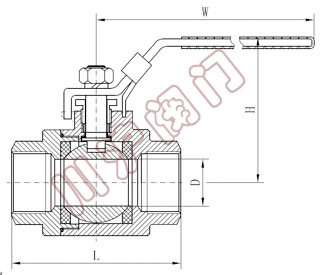

四、两片式内螺纹球阀 外形尺寸图
 |
两片式内螺纹球阀 外形尺寸图 |
五、两片式内螺纹球阀 外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
|
|
