PQ340偏心半球阀

一、PQ340偏心半球阀 产品概述

上海川沪阀门有限公司专业生产的PQ47偏心半球阀也叫C型球阀,是靠旋转半球来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构,简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。偏心半球阀广泛适用于石油、化工、城市给排水等要求严格密封的工况。上海川沪生产的偏心半球阀具有如下优点:
  1.流体阻力小,其阻力系数与同长度的管段相等;
  2.结构简单、体积小、重量轻;
  3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用;
  4.偏心结构设计,阀门打开时迅速脱离阀座,减少摩擦,提高寿命;
  5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便;
  6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀;
  7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

二、PQ340偏心半球阀 产品型号和图片

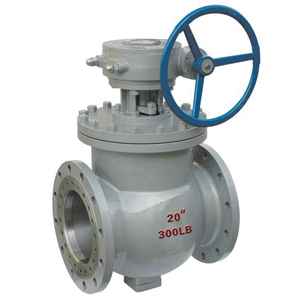

PQ340偏心半球阀 产品型号和图片
PQ340偏心半球阀

三、PQ340偏心半球阀 执行标准

设计规范:  API 6D  API 608  BS 5351  GB/T12237
 结构长度:  ASME B16.10  GB/T12221
 法兰连接:  ASME B16.5    GB/T9113
 试验与检验:GB/T 13927    API 598    API 6D

四、PQ340偏心半球阀 性能参数

公称压力(Mpa) 0.6 1.0 1.6 2.5 4.0
公称通经(mm) 40-1600 40-1600 40-1200 40-600 40-600
密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6.0
适用温度(℃) -29~300、-29~425、-29~540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
连接形式 法兰连接、对夹连接
安装方式 立式安装、卧式安装
