JY41W氧气截止阀

一、JY41W氧气截止阀 产品概述

上海川沪阀门有限公司专业生产的氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。 在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。 我公司的氧气管路专用阀,自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!我公司生产的氧气截止阀具有如下特点:

1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于 DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理

二、JY41W氧气截止阀 产品型号和图片

JY41W氧气截止阀 产品型号和图片
JY41W氧气截止阀

三、JY41W氧气截止阀 应用规范

公称压力
PN
强度试验压力
MPa
气密封试验压力
MPa
适用介质 适用温度
氧气 常温
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0

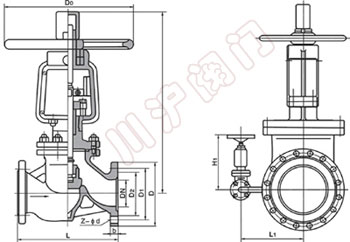

四、JY41W氧气截止阀 外形尺寸图

JY41W氧气截止阀
JY41W氧气截止阀 外形尺寸图

五、JY41W氧气截止阀 外形连接尺寸

DN L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240   100   6
20 150 105 75 55 14 2 4-14 270   100   8
25 160 115 85 65 14 2 4-14 270   125   10
32 180 135 100 78 16 2 4-18 280   160   14
40 200 145 110 85 16 3 4-18 350   160   20
50 230 160 125 100 16 3 4-18 400   320   35
65 290 180 145 120 18 3 4-18 530   360   50
80 310 195 160 135 20 3 8-18 560   400   65
100 350 215 180 155 20 3 8-18 618   450   80
125 400 245 210 185 99 3 8-18 675   450   106
150 480 280 240 210 24 3 8-23  743   560   125
200 600 335 295 265 26 3 12-23 850   640   254
