J11Y高压锻钢截止阀
川沪首页 >> 截止阀 >> J11Y高压锻钢截止阀
一、J11Y高压锻钢截止阀 产品概述
|
上海川沪阀门有限公司专业生产的J11Y高压锻钢截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢截止阀适用于高压场合，一般可以做到1500Lb压力等级，制造按API 602,BS5352,ANSI/ASME B16.34. 试验与验收按API 598,标识按照MSS SP-25. |
二、J11Y高压锻钢截止阀 产品型号和图片
 |
J11Y高压锻钢截止阀 |
三、J11Y高压锻钢截止阀 零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |||
| A105 | F22 | F304(L) | F316(L) | ||||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) | ||
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | ||
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||||
| 5 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) | ||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | ||
| 7 | 销钉 | A276420 | A276 304 | ||||
| 8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |||
| 9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | ||
| 10 | 填料压板 | A216WCB | A351CF8 | ||||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M | ||
| 12 | 阀杆螺母 | A276410 | |||||
| 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | ||
| 14 | 铭牌 | SS | |||||
| 15 | 手轮 | A197 | |||||
| 16 | 填料 | 柔性石墨 | PTFE | ||||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||||

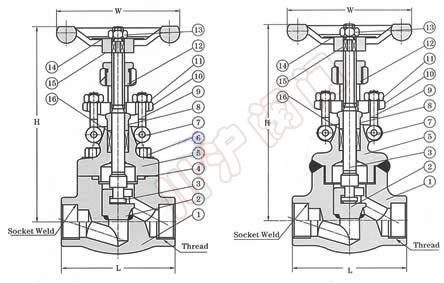

四、J11Y高压锻钢截止阀 外形尺寸图
 |
J11Y高压锻钢截止阀 外形尺寸图 |
五、J11Y高压锻钢截止阀 外形连接尺寸
800LB
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
900～1500LB
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| 重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
| 焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |
|
|
