一、夹套保温截止阀 产品概述
|
上海川沪阀门有限公司专业生产的BJ41保温截止阀，它的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。保温截止阀只适用于全开和全关，不允许作调节和节流。 保温截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。 |
二、夹套保温截止阀 产品型号和图片
 |
夹套保温截止阀 |
三、夹套保温截止阀 技术规范
| 型号 | 公称压力PN | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
| 壳体 | 密封 | |||||
| BJ41W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.0 |
| BJ41W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.0 |

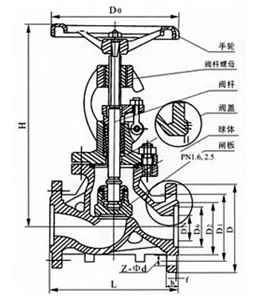

四、夹套保温截止阀 外形尺寸图
 |
夹套保温截止阀 外形尺寸图 |
五、夹套保温截止阀 外形连接尺寸
| 型号 | 公称通径 | 尺寸 | ||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| BJ41H-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |
| 50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |
| 200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |
| 250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |
| 型号 | 公称通径 | 尺寸 | ||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| BJ41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 | 3/8 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | 3/8 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | 3/8 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | 1/2 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | 1/2 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | 1/2 | |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | 1/2 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | 1/2 | |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-18 | 465 | 360 | 1/2 | |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-23 | 550 | 400 | 1/2 | |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | 1/2 | |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-25 | 780 | 450 | 1/2 | |
| 250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | 1/2 | |
|
|
