手动三偏心蝶阀

川沪首页 >> 蝶阀 >> 手动三偏心蝶阀

一、手动三偏心蝶阀产品概述

上海川沪阀门有限公司生产的手动三偏心蝶阀，三偏心弹性金属硬密封蝶阀采用三偏心(三维偏心)斜锥面密封，利用蝶板摆动接触密封、密封启闭无摩擦，关闭时具有越关越紧，密封性能越可靠，开启确定密封面完全脱离接触，确保密封面不损伤。本蝶阀特殊的几何结构，排除了其它类型蝶阀不能很好密封的缺点，保证了密封面完好的密封。本蝶阀密封面选择具有耐腐蚀、耐高温、使用寿命长的材料制作而成。克服了高温使用时热膨胀阀门易泄漏的缺点。本蝶阀具有双向密封功能，安装中不受介质流向的限制(只需控制单向介质，应优先采用有利子密封的方向安装)，也不受空间位置的影响，可在任何方向安装。阀杆采用不锈钢，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。

二、手动三偏心蝶阀产品型号和图片

手动三偏心蝶阀 D373H

三、手动三偏心蝶阀主要技术参数

型号		D373H-10C~40 D373Y-10C~40	D373H-10P~40 D373Y-10P~40
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤300
适用介质		水、油品、蒸汽等
材料	阀体、蝶板	铸钢	奥氏体不锈钢
	阀杆	40Cr	奥氏体不锈钢
	密封面配对材料	不锈钢/不锈钢	不锈钢/司太立
	填料	柔性石墨	聚四氟乙烯

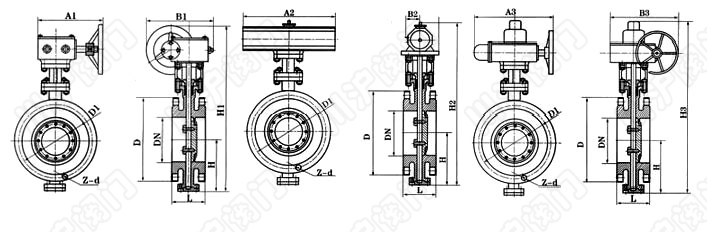

四、手动三偏心蝶阀外形尺寸图

手动三偏心蝶阀外形尺寸图

五、手动三偏心蝶阀外形连接尺寸

**三偏心多层次金属硬密封蝶阀外形尺寸(mm)**
公称通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸（标准值）
公称通径		L		H	D373H			D673H			D973H			PN4.0MPa
mm	inch	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	6	216	310	350	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	8	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42

六、手动三偏心蝶阀安装注意事项

蝶阀结构简单、体积小、重量轻，其组成部分也比较少，就关键的几个零部件就能构成了蝶阀，开启的时候也非常方便，只需要把开关选择到九十度即可，蝶阀对流体的控制非常好，可以随时增加流量或者减少流量，阀门在运输任何流体的时候都有一定的阻力，而蝶阀的阻力主要来自于其自身，比如蝶阀体的厚度，如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广，如果用来控制流量的话就需要选择不同的类型和阀体的大小了，因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
