软密封法兰蝶阀

川沪首页 >> 蝶阀 >> 软密封法兰蝶阀

一、软密封法兰蝶阀产品概述

上海川沪阀门有限公司生产的软密封法兰蝶阀D341X适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。橡胶软密封蝶阀可分为法兰软密封蝶阀和对夹软密封蝶阀两种。
1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、软密封法兰蝶阀产品型号和图片

软密封法兰蝶阀 D341X

三、软密封法兰蝶阀主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

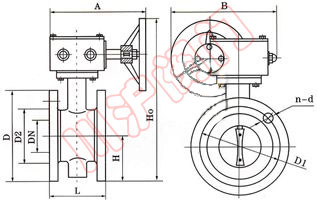

四、软密封法兰蝶阀外形尺寸图

软密封法兰蝶阀外形尺寸图

五、软密封法兰蝶阀外形连接尺寸

公称通径	长度	外形尺寸				连接尺寸
公称通径	长度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48

六、软密封法兰蝶阀安装注意事项

蝶阀结构简单、体积小、重量轻，其组成部分也比较少，就关键的几个零部件就能构成了蝶阀，开启的时候也非常方便，只需要把开关选择到九十度即可，蝶阀对流体的控制非常好，可以随时增加流量或者减少流量，阀门在运输任何流体的时候都有一定的阻力，而蝶阀的阻力主要来自于其自身，比如蝶阀体的厚度，如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广，如果用来控制流量的话就需要选择不同的类型和阀体的大小了，因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
