一、气动快速切断球阀 产品概述
上海川沪阀门有限公司生产的气动快速切断球阀采用O型球阀和AT气缸（可选用双作用气缸或者单作用弹簧复位气缸），配以220V（24V）电磁阀和阀位反馈，可以实现对需要迅速切断的工艺的理想控制，切断时间1-3秒钟，配上快速排气阀，还可以缩短开闭时间。对于高温介质，球阀可以采用PPL或者金属密封，对于化工厂等需要防爆的场合，可以配上防爆电磁阀和防爆阀位反馈，如果需要断气断信号能操作，可以配上手轮机构，。气动快速切断球阀，特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。 |
|
气动快速切断球阀 |
二、气动快速切断球阀 主要技术参数
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
"O"型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
| 连接形式 |
法兰、焊接、螺纹 |
| 流量特性 |
快开特性 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用温度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
| 配置执行机构 |
可配GT、AT、ST系列单双作用气动执行机构 |
| 控制方式 |
开关两位控制 |
三、气动快速切断球阀 执行器参数
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
"O"型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
| 连接形式 |
法兰、焊接、螺纹 |
| 流量特性 |
快开特性 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用温度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
| 配置执行机构 |
可配GT、AT、ST系列单双作用气动执行机构 |
| 控制方式 |
开关两位控制 |

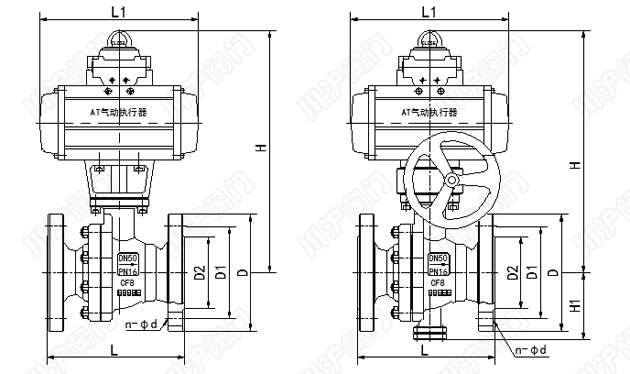

四、气动快速切断球阀 外形尺寸图
五、气动快速切断球阀 外形连接尺寸
| 公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
| PN1.6MPa |
PN2.5MPa |
| L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
| 15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
| 20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
| 25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
| 32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
| 40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
| 50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
| 80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
| 125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
| 150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
| 200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
| 250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
| 300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
