三段式气缸

一、三段式气缸 产品概述

上海川沪阀门有限公司专业生产的高品质AT型三段式气缸,是我公司消化吸收国外先进技术而开发出的一款新产品,可以满足石化等行业对气动三段式切断阀的技术要求,填补了一项国内产品的生产空白。它可以实现0--45--90度三个位置的切换,配以电磁阀,就能实现对切断阀的三段式控制了。三段式气缸可以在打开或关闭过程中停顿一次,能够根据系统要求精确控制流量,尤其适用于化工或油品装车系统中。

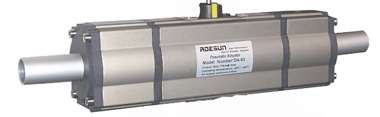

三段式气缸
三段式气缸

二、三段式气缸 工作原理

动作原理:1.关闭位置

电磁阀1失电,电磁阀2失电,B口进气,阀门处于关闭状态(执行器中轴与执行器垂直);

2.关闭——全开

电磁阀1得电,A口进气,执行器带动阀门打开(执行器中轴与执行器平行);

3.全开——半关

电磁阀2得电,辅助活塞向里运动,电磁阀 1失电,中间活塞向外运动到辅助活塞限位位置.

4.全关位置

电磁阀 2失电,中间活塞继续运动,带动阀门到全关位置.

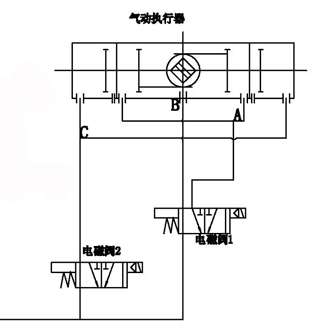

三、三段式气缸 工作原理图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
