一、气动薄膜角型调节阀 产品概述
ZJSJ、ZJHJ气动薄膜角型调节阀采用顶部导向结构，配用多弹簧气动执行机构。气动薄膜角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜角型调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜角型调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。
本系列气动薄膜角型调节阀结构新颖，功能完善、品种齐全。
|
|
ZJSJ气动薄膜角型调节阀 |
二、气动薄膜角型调节阀 主要技术参数
1、阀体
| 阀体形式 |
角型铸造阀 |
| 公称通径 |
DN20～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa |
| 法兰标准 |
GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 |
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
| 阀芯材料 |
不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
| 执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20～60、60～100、40～200、80～240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
三、气动薄膜角型调节阀 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死区% |
≤3.0 |
≤0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
四、气动薄膜角型调节阀 额定流量系数Kv、允许压差
| 公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数(KV) |
直线性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
875 |
1250 |
| 等百分 |
6.3 |
10 |
15 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
630 |
850 |
1180 |
| 允许压差(MPa) |
6.4 |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
6.0 |
4.8 |
3.3 |
1.8 |
1.5 |
0.8 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

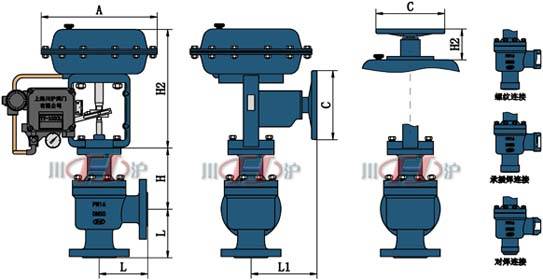

五、气动薄膜角型调节阀 主要外形图
六、气动薄膜角型调节阀 主要连接尺寸
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
| PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
| H |
PN16/25 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
| PN40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
| PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
| H1 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
| H2 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
| L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
| C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
