气动放料球阀

一、气动放料球阀 产品概述

上海川沪阀门有限公司生产的FQ641F气动放料球阀,是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少。气动放料球阀结构紧凑,密封性能优越,用于精细化工、制药、化工行业的反应锅上。
特点:
1.阀座与端面法兰距离近,物料滞留少。
2.结构紧凑,密封性能优越。
适用场景:
气动放料球阀用于精细化工、制药、化工行业的反应锅上。气动放料球阀也可用在细软颗粒介质输送。采用PPL或M密封材料,更具耐磨耐温,是牙膏行业、真空制膏锅放料的最理想产品。

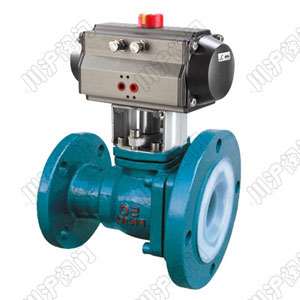

气动放料球阀
气动放料球阀

二、气动放料球阀主要技术参数

阀体形式 整体式精铸阀体
公称通径 DN25~100mm
公称压力 PN1.0 MPa
连接形式 法兰式、卡箍式
适用温度 -20℃~150℃
阀盖形式 一体式
压盖型式 压盖压紧式
阀芯形式 O型球体阀芯
流量特性 近似快开型

三、气动放料球阀主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

四、气动放料球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)



注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
