GUQ气动高真空球阀
川沪首页 >> 气动球阀 >> GUQ气动高真空球阀
一、气动真空球阀 产品概述
上海川沪公司生产的GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ气动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，气动高真空球阀广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。 |
 |
气动真空球阀 |
二、气动高真空球阀 产品特点
1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置气动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、该阀既能适用高真空，又能适用一定的正压力下 使用；
5、由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。
三、气动高真空球阀 主要性能
| 泄漏率 | 1.3×10-9Pa.M3/S； |
|---|---|
| 压力范围 | 5×10-7Pa～0.6Mpa |
| 工作温度 | -30℃～+232℃ |
| 气源压力 | .4～0.6 Mpa |
| 工作介质 | 水、蒸气、酸、碱 |
| 安装位置 | 任意 |
| 使用寿命 | ≥20000次 |
四、气动高真空球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

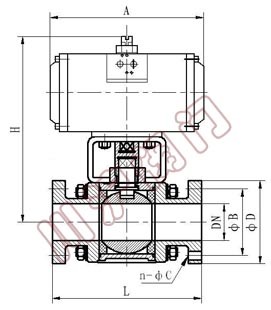

五、气动高真空球阀 结构图和连接尺寸
快卸法兰连接尺寸 (标准：ISO-2852)
 |
| 公称型号 | DN | A | B | L | H |
|---|---|---|---|---|---|
| GUQ-16R | 16 | 34 | 27.5 | 75 | 100 |
| GUQ-20R | 20 | 50.5 | 43.5 | 90 | 110 |
| GUQ-25R | 25 | 50.5 | 43.5 | 100 | 125 |
| GUQ-32R | 32 | 50.5 | 43.5 | 110 | 155 |
| GUQ-40R | 40 | 50.5 | 43.5 | 120 | 170 |
| GUQ-50R | 50 | 64 | 56.5 | 135 | 210 |
| GUQ-65R | 65 | 77.5 | 70.5 | 150 | 260 |
| GUQ-80R | 80 | 91 | 83.5 | 200 | 320 |
| GUQ-100R | 100 | 119 | 110 | 250 | 400 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
