一、气动调节蝶阀 产品概述
上海川沪阀门有限公司生产的气动调节蝶阀是由采用引进型气动执行器与三偏心密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑,加工方便,易制成大口径,气动调节蝶阀具有自清洗作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 |
|
气动调节蝶阀 |
二、气动调节蝶阀 主要技术参数
1、阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~600mm |
公称压力 |
PN1.0、1.6、2.5MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
法兰式、对夹式、焊接式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
阀板形式 |
垂直板式(蝶形) |
流量特性 |
近似等百分比 |
2、执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动调节蝶阀 主要性能指标
回差 |
带定位器:小于全行程的2% |
基本误差 |
带定位器:小于全行程的±2% |
泄露量l/h |
符合ANSI B16.104 IV级标准 |
可调范围R |
50:1 |
四、气动调节蝶阀 零件材料
零件名称 |
材料名称 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
聚四氟乙烯、柔性石墨 |

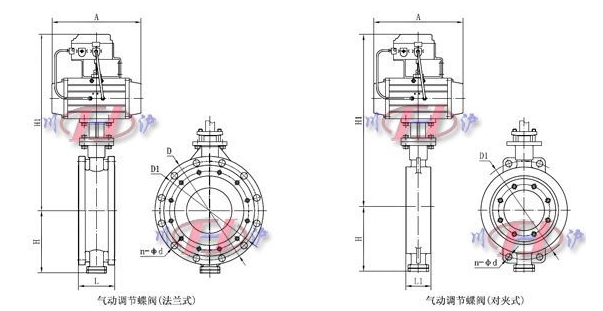

五、气动调节蝶阀 外形尺寸图
六、气动调节蝶阀 外形连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
H1 |
根据所配执行机构而定 |
A、A1 |
根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
