一、气动塑料蝶阀 产品概述
上海川沪阀门有限公司生产的气动塑料蝶阀SD671S具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。气动塑料蝶阀其要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。 |
|
气动塑料蝶阀 |
二、气动塑料蝶阀 主要技术参数
1、阀体
| 阀体形式 |
直通式阀体 |
| 公称通径 |
DN50～300mm |
| 公称压力 |
PN1.0、1.6MPa |
| 连接形式 |
法兰式 \ 对夹式 |
| 密封材质 |
FPM、EPDM、NBR |
| 适用温度 |
0～+60℃ |
| 阀体材质 |
UPVC、CPVC、PP |
| 阀芯材质 |
UPVC、CPVC、PP、PTFE |
| 适用介质 |
PVC兼容的食品工业化学溶剂 |
2、阀内件
2、执行机构
| 执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
| 供气压力 |
400～700KPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动塑料蝶阀 主要性能指标
| 公称通径DN |
50～300(mm) |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
四、气动塑料蝶阀 零件材料
| 零件名称 |
材料名称 |
| 阀体 |
UPVC、PPR、PVDF |
| 蝶板 |
UPVC、PPR、PVDF |
| 阀座 |
EPDM、FPM |
| 阀杆 |
2Cr13、45# |
| "O"型圈 |
EPDM、FPM |

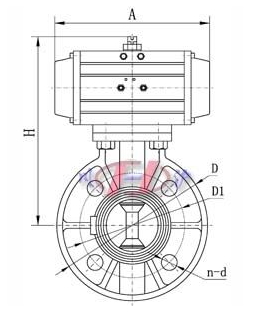

五、气动塑料蝶阀 外形尺寸图
六、气动塑料蝶阀 外形连接尺寸
| 通径(mm) |
英寸″ |
尺寸(mm) |
| 长度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
| 50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
| 65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
| 80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
| 100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
| 125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
| 150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
| 200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
| 250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
| 300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
