调节阀系列
一、气动伸缩蝶阀 产品概述
SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的佳装置。SD641H气动伸缩蝶阀分三种类型：A、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。B、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。C、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。上海川沪阀门有限公司生产的气动伸缩蝶阀，广泛应用于给排水、市政、造纸等行业。 |
 |
气动伸缩蝶阀 |
二、气动伸缩蝶阀 产品特点
1、密封部位可调节更换，密封性能可靠。
2、结构独特，设计灵活，重量轻，省力，启闭迅速。
3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
三、气动伸缩蝶阀 主要参数
| 公称通径 | DN（mm） | 50～2000 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | ≤80℃ | |||
| 适用介质 | 空气、水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
四、气动伸缩蝶阀 安装注意事项
1、安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
2、法兰伸缩蝶阀出厂时结构长度为小长度，安装时，拉至安装长度（即设计长度）。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
4、法兰伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。

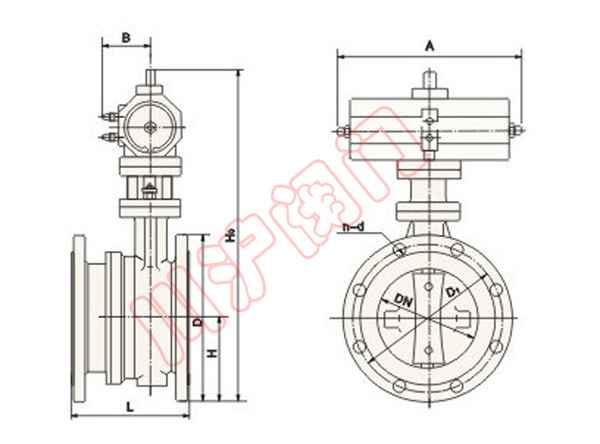

五、气动伸缩蝶阀 外形尺寸图
 |
气动伸缩蝶阀外形尺寸图 |
六、气动伸缩蝶阀 外形连接尺寸
| 公称 通径 |
外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | |||||||||||||||||
| H | H1 | 设计 大长度 |
设计 小长度 |
设计 长度 |
A | B | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| 毫米 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||||||
| 50 | 80 | 309 | 186 | 156 | 171 | 180 | 200 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 95 | 337 | 190 | 160 | 175 | 180 | 200 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 98 | 347 | 198 | 166 | 182 | 180 | 200 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 114 | 373 | 228 | 188 | 208 | 180 | 200 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 128 | 405 | 240 | 201 | 220 | 180 | 200 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 139 | 440 | 246 | 206 | 226 | 270 | 280 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
| 200 | 174 | 612 | 265 | 219 | 242 | 400 | 425 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
| 250 | 215 | 693 | 295 | 240 | 267 | 400 | 425 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
| 300 | 245 | 747 | 308 | 254 | 282 | 450 | 560 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
|
