一、气动对夹蝶阀 产品概述
上海川沪阀门有限公司生产的气动对夹蝶阀D673H\D671X气动对夹蝶阀是管线优先选用的常规蝶阀,通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀,气动对夹蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动对夹蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到佳效果。 气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。 |
|
气动对夹蝶阀 |
二、气动对夹蝶阀 主要技术参数
1、阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~1000mm |
公称压力 |
PN1.0、1.6、2.5MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
对夹式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
阀板形式 |
垂直板式(蝶形) |
流量特性 |
调节型(近似等百分比)、开关型(线性) |
2、执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动对夹蝶阀 主要性能指标
公称通径DN(mm) |
DN50~1200 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
低压气密试验 |
0.5~0.7 |
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
四、气动对夹蝶阀 零件材料
零件名称 |
材料名称 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
聚四氟乙烯、柔性石墨 |

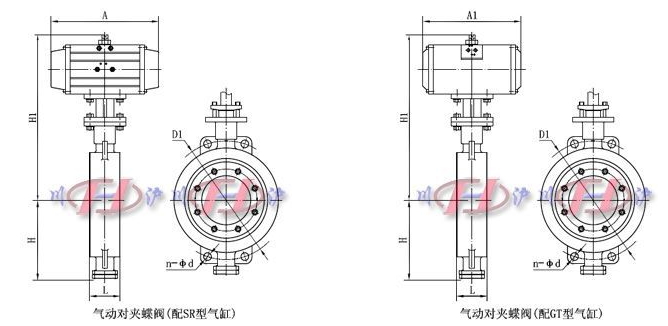

五、气动对夹蝶阀 外形尺寸图
六、气动对夹蝶阀 外形连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
H1 |
根据所配执行机构而定 |
A、A1 |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
