气动切断蝶阀

一、气动切断蝶阀 产品概述

上海川沪阀门有限公司生产的气动切断蝶阀是采用三偏心金属硬密封结构或者橡胶软密封结构的蝶阀与高引进型气动活塞式执行器组成。气动切断蝶阀适用于两位开关、切断的场合,也称为气动开关蝶阀。气动切断蝶阀外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动切断蝶阀、气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

气动切断蝶阀
气动切断蝶阀

二、气动切断蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~600mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 线性

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动切断蝶阀 主要性能指标

公称通径DN(mm) 50-1800
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
低压气密试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等

四、气动切断蝶阀 零件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

五、气动切断蝶阀 外形尺寸图

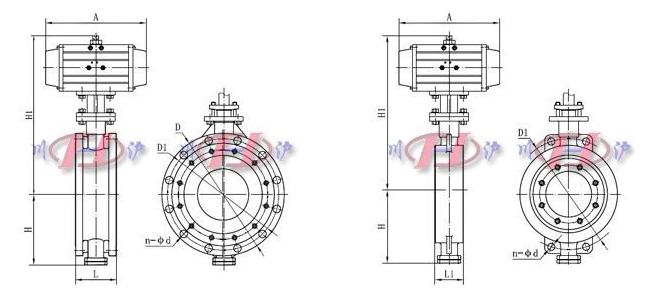

气动切断蝶阀外形尺寸图
气动切断蝶阀外形尺寸图

六、气动切断蝶阀 外形连接尺寸

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
